GARDA 80
Automazione
per persiane scorrevoli esterno muro
- Un’ automazione concepita per semplificare l’utilizzo e la gestione
- Facile da installare e da cablare
- Funzionamento semplice, potente e silenzioso
- Estetica pulita ed essenziale
Caratteristiche
Copertura del motore composta da n°2 gusci protettivi in materiale plastico. GARDA 80 viene fornito in 2 versioni: con elettronica ed alimentatore integrato (Lunghezza da binario a fondo motore 200mm. circa) e con funzionamento a 24v. avente elettronica e alimentatore forniti esterni in scatola di derivazione esterna (Lunghezza da binario a fondo motore 150mm. circa).
La parte frontale del motore si innesta e si fissa al binario. GARDA 80 in questo modo si allinea al binario occupando pochissimo spazio verticale. Queste sue caratteristiche dimensionali consentono all’anta di poter scorrere inferiormente al motore come mostrato in foto rendendo di fatto l’ingombro del motore ridotto o nullo (situazione che si verifica a partire da ante avente lunghezza superiore agli 80cm.)
La cinghia è composta da un materiale gommoso rinforzato da 12 cavi interni intrecciati, realizzati in acciaio. Caratteristiche di elevata aderenza, elasticità e resistenza consentono alla cinghia di esercitare una trazione precisa e costante nel tempo, sempre ottimali in ogni stagione.
La puleggia motrice è posizionata internamente ad guscio protettivo rimovibile, che funge anche da sistema anticaduta della cinghia.
L’automazione, grazie al sistema di ancoraggio e i numerosi supporti, talvolta realizzati a misura, è compatibile con pressochè ogni binario presente in commercio.
Dimensioni motore
GARDA 80 può essere fornito in versione 230 Vac, con alimentatore ed elettronica integrata, o in versione 24 Vdc con alimentatore ed elettronica separati, forniti in scatola di derivazione PT5. A richiesta è possibile fornire un kit completo di motore più binario e mantovana. Binario e mantovana sono realizzati in alluminio estruso appositamente per GARDA 80. Il binario prevede un ancoraggio a muro diretto, la mantovana può essere verniciata nei colori a RAL a scelta del cliente.
Esempio di posizionamento a “ingombro zero” GARDA 80 230v su anta da cm.80
Assieme del sistema GARDA 80

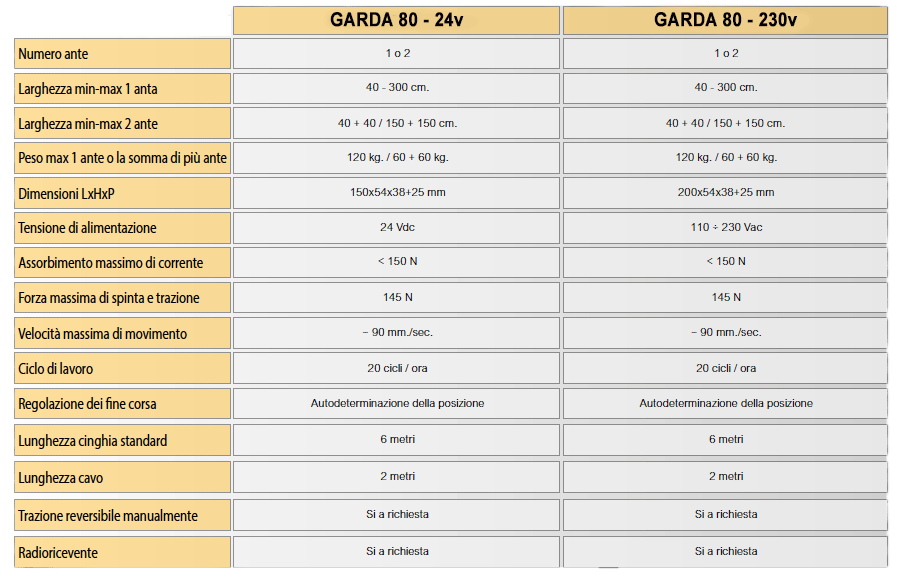

Scheda tecnica
Collegamenti elettrici e domotica
L’automazione è compatibile con pressochè tutti gli impianti domotici e ai moduli di gestione domotica esistenti che gestiscano l’apertura e la chiusura delle tapparelle (moduli acquistabili da rivenditori specializzati).
Come per il controllo delle tapparelle è infatti sufficiente impostare tramite la propria applicazione preferita un tempo di ritenuta superiore ai 60 secondi: l’automazione effettuerà il movimento e automaticamente si interromperà ad apertura / chiusura ultimata delle ante.
La scheda integrata è in grado di arrestare le motorizzazioni a movimento completato, individuare eventuali ostacoli o presenze durante il funzionamento, in modo da garantire la massima sicurezza durante il funzionamento e preservare da sforzi le motorizzazioni.
L’utilizzo semplificato rende l’automazione estremamente facile da gestire e da configurare!
La compatibilità del vostro modulo di domotica va verificata consultando il vostro rivenditore di fiducia, mostrando gli schemi elettrici ( scaricabili in area download ).
