STIVO 25
L’invisibile
cardine motorizzato
- Ideale nelle applicazioni di pregio e di pulizia estetica
- Nessuna articolazione ne binari in vista
- Funzionamento semplice e silenzioso
- Potenza incrementabile con l’aggiunta di cardini addizionali sulla stessa persiana
Caratteristiche
Bicchiere realizzato in pressofuzione, verniciato nero opaco completo di nervature. Questo elemento funge da supporto al motore e va fissato all’interno della muratura tramite colle bicomponente.
L’automazione si innesta e si fissa all’interno del “bicchiere” tramite semplici viti di fissaggio.
Dimensioni motore
Applicazione su muratura
Applicazione su cappotto
E’ necessario che il “bicchiere” di supporto al motore sia ben saldo alla muratura, in modo da impedire oscillazioni al motore stesso durante le fasi di movimentazione dell’anta. Si tenga in considerazione la dimensione del blocco riduttori posto inferiormente al cardine, che necessita un posizionamento della battuta dell’anta ad almeno 35mm. rispetto al centro del cardine (vedi disegno quotato). L’automazione determina i propri fine corsa in modo del tutto automatico con controllo elettronico del tipo “amperometrico”, pertanto l’anta dovrà andare in appoggio, sia in chiusura che in apertura a dei punti di appoggio solidi e ben posizionati.

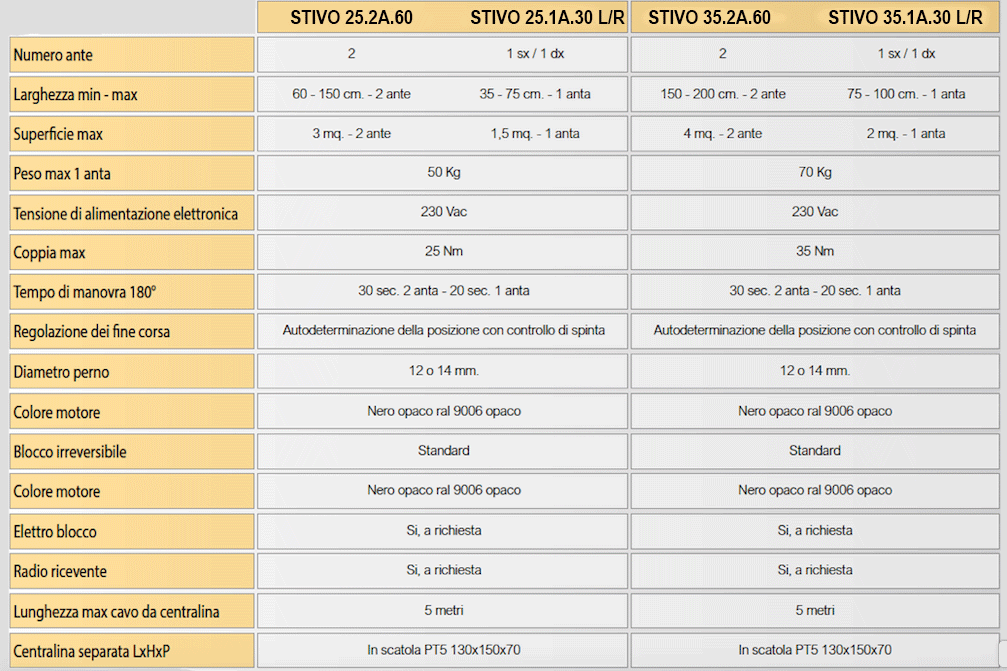

Scheda tecnica
Collegamenti elettrici e domotica
L’automazione è compatibile con pressochè tutti gli impianti domotici e ai moduli di gestione domotica esistenti che gestiscano l’apertura e la chiusura delle tapparelle (moduli acquistabili da rivenditori specializzati).
Come per il controllo delle tapparelle è infatti sufficiente impostare tramite la propria applicazione preferita un tempo di ritenuta superiore ai 60 secondi: l’automazione effettuerà il movimento e automaticamente si interromperà ad apertura / chiusura ultimata delle ante.
La scheda integrata è in grado di arrestare le motorizzazioni a movimento completato, individuare eventuali ostacoli o presenze durante il funzionamento, in modo da garantire la massima sicurezza durante il funzionamento e preservare da sforzi le motorizzazioni.
L’utilizzo semplificato rende l’automazione estremamente facile da gestire e da configurare!
La compatibilità del vostro modulo di domotica va verificata consultando il vostro rivenditore di fiducia, mostrando gli schemi elettrici ( scaricabili in area download ).
