STIVO 50
L’ultimo nato in
automazioni e serramenti
- Un’ automazione concepita per semplificare l’utilizzo e la gestione
- Facile da installare e da cablare
- Funzionamento semplice, potente e silenzioso
- Estetica pulita ed essenziale
Caratteristiche
Carter esterno a vista, realizzato in estruso di alluminio particolarmente resistente all’ossidazione, verniciato nei colori bianco opaco o nero opaco. il carter è telescopico per coprire per intero la larghezza della finestra da spalla muro a spalla muro, ha spigoli raggiati per un impatto estetico semplice e minimalistico. L’elemento centrale, indipendente, è facilmente rimovibile a scatto e senza utensili per un accesso immediato all’elettronica del motore.
L’articolazione è composta da due elementi telescopici che consentono alla stessa una precisa regolazione dimensionale, allo scopo di ottenere la massima efficienza di spinta sull’anta. E’ disponibile con terminale allungato per movimentare le persiane più articolate. Realizzate in robusto acciaio S235JR da ben 5mm. di spessore, trattato anticorrosione, verniciato nei colori bianco opaco o nero opaco.
Estrusi di fissaggio realizzati in alluminio anticorrosione semplici da posizionare: la confezione è dotata di Fischer, viti di fissaggio e dime di posizionamento per una rapida individuazione dei punti di ancoraggio. Gli estrusi di fissaggio sono progettati per consentire un comodo passaggio dei cavi elettrici. Sugli estrusi sono posizionati i motori e l’elettronica, in modo da agevolare le fasi di manutenzione
Il cursore, realizzato in delrim autolubrificante, scorre lungo il binario fissato sull’anta ed è regolabile in altezza. Grazie alla sua forma, riesce a liberare il binario da sporco, acqua e ghiaccio durante il suo funzionamento.
Motore potente e silenzioso composto da ingranaggi ricavati dal pieno e realizzati dal pieno con macchine CNC. il più potente della sua categoria con i suoi 50 Nm di potenza! ( 80Nm in versione potenziata )
Elettronica integrata, semplice da cablare, facilmente raggiungibile a motore installato. Fine corsa elettronici, possibilità di regolare in modo fine il ritardo di apertura delle ante e la potenza motore.
Dimensioni
Ingombri con binario affiancato
Ingombri con binario sottostante
Ad anta chiusa, il binario si affianca all’automazione, posizionandosi nella parte superiore dell’anta, a circa 5cm. dal voltino. Per l’applicazione del motore con binario affiancato sono richiesti almeno 10cm. di spazio utile alloggiamento motore.
Ad anta chiusa, il binario si pone inferiormente all’automazione, posizionandosi a circa 10cm. dal voltino. Per l’applicazione del motore con binario sottostante sono richiesti almeno 8cm. di spazio utile alloggiamento motore. Nel caso in cui sulla persiana vi siano delle alette orientabili, va verificata la posizione del binario, che potrebbe impedirne l’azionamento.

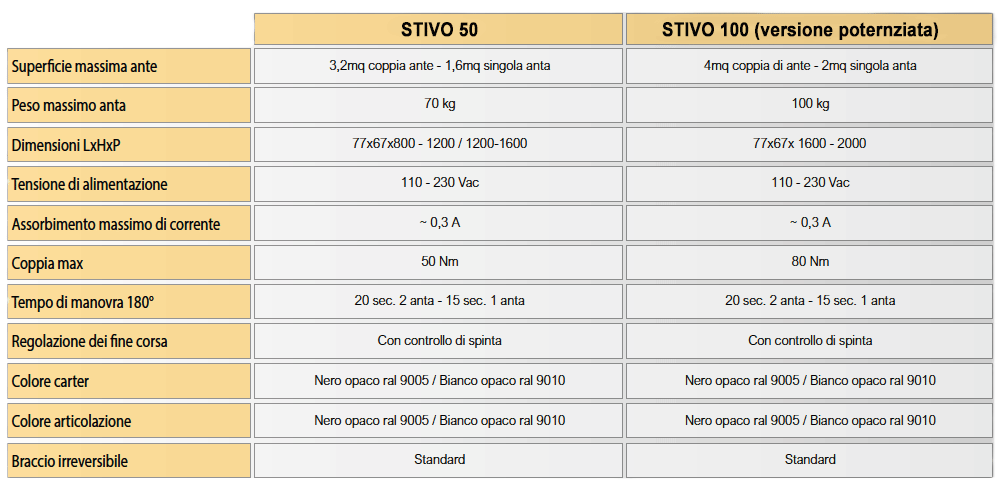

Scheda tecnica
Collegamenti elettrici e domotica
L’automazione è compatibile con pressochè tutti gli impianti domotici e ai moduli di gestione domotica esistenti che gestiscano l’apertura e la chiusura delle tapparelle (moduli acquistabili da rivenditori specializzati).
Come per il controllo delle tapparelle è infatti sufficiente impostare tramite la propria applicazione preferita un tempo di ritenuta superiore ai 60 secondi: l’automazione effettuerà il movimento e automaticamente si interromperà ad apertura / chiusura ultimata delle ante.
La scheda integrata è in grado di arrestare le motorizzazioni a movimento completato, individuare eventuali ostacoli o presenze durante il funzionamento, in modo da garantire la massima sicurezza durante il funzionamento e preservare da sforzi le motorizzazioni.
L’utilizzo semplificato rende l’automazione estremamente facile da gestire e da configurare!
La compatibilità del vostro modulo di domotica va verificata consultando il vostro rivenditore di fiducia, mostrando gli schemi elettrici ( scaricabili in area download ).
